■附件(散热座依继电器安装数量,有1P~5P可选用。数目填在
内,例:
)

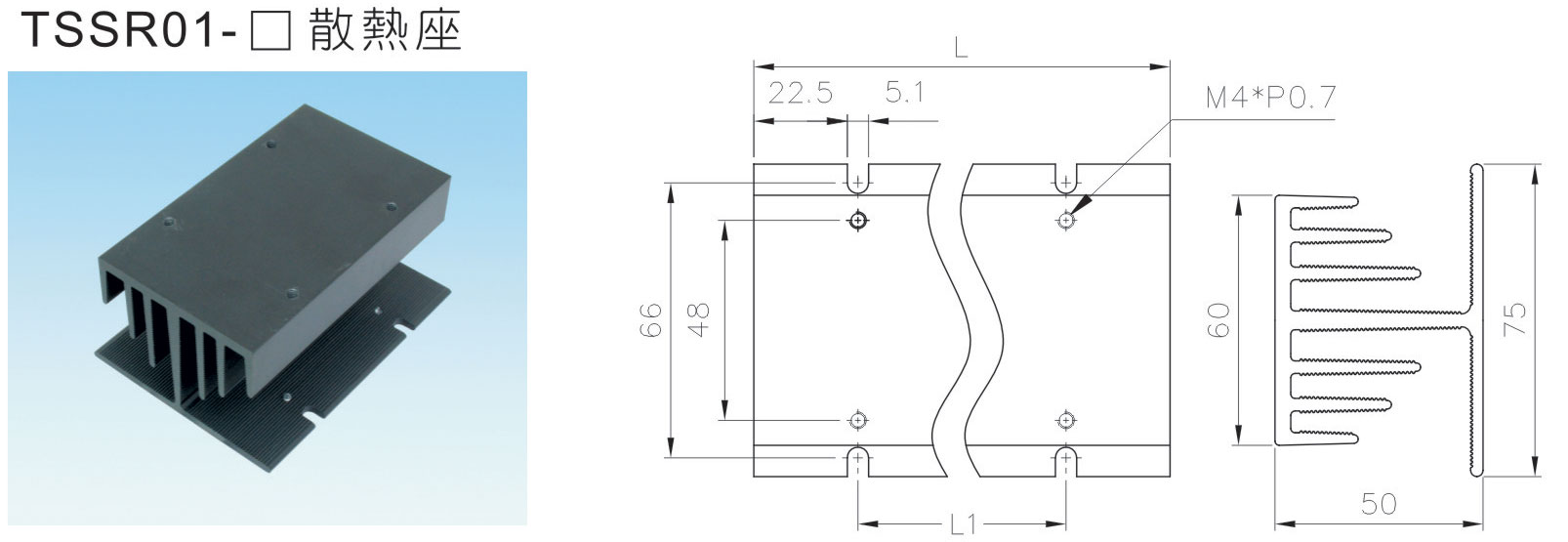

•TSSR01-
散热座
代号
L
L1
1P
50mm
———
2P
100mm
50mm
3P
150mm
100mm
4P
200mm
150mm
5P
250mm
200mm

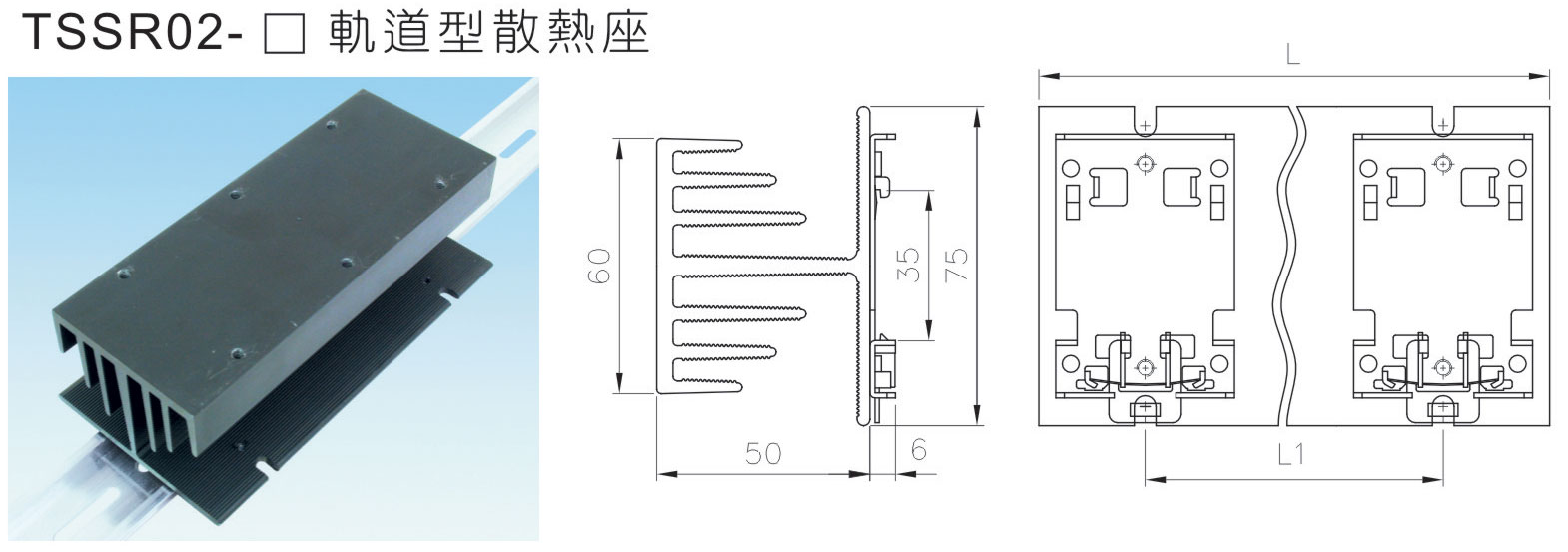

•TSSR02-
轨道型散热座
代号
L
L1
1P
50mm
———
2P
100mm
50mm
3P
150mm
100mm
4P
200mm
150mm
5P
250mm
200mm
TSSR03铝轨固定座
TSSR04导热橡胶
■注意事项
1.在通电中或是电源刚切断时,请勿触摸端子部,容易造成触电;请勿触摸机体及散热座,避免烫伤。
2.配电时请先切断电源,以免触电。
3.内藏电容器,电源刚切断时,仍残留电压,应在充分放电后再接触端子,以免触电。
4.当输出负载短路。或无负载时直接接上电源,产品皆会烧毁。
5.确保输出输入无过载电流电压,以免产品烧毁。
6.输出端应串上80%以下负载容量的保险丝,以确保过载时可保护设备。
7.输出端子的螺丝松动时请勿使用,否则会造成端子的异常发热而烧毁。
8.勿妨害机体及散热座周围空气的对流。
9.成品直接固定在控制盘,控制盘请使用热阻抗较低的材质。
10.当输出负载大于15A时,成品应加装散热座,以免成品过热造成输出误动作。
