·特性

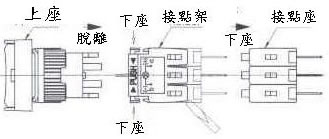

天得16按钮开关为三段可拆组式开关,分为上座,接点架接点座三部份.拆解时以手压或接点座拆卸器依接点架上之PUSH标示,将左右二端同时间内压即可将上座与接点架分离以“一”字起子将接点架卡住接点座之部位撬起,即可将接点座脱离接点架.

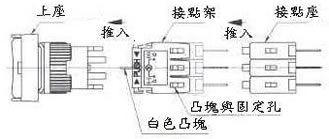

组合时,将接点座二端之凸块,对准接点架二端长方形固定孔推入即可将接点座与接点架组合.然后再将接点架上凸出之白色凸块,对准上座内之白色块,将接点架推入,即可组合接点架与上座.

使用者安装之分解图如下

指示灯与照光式按钮的电源端子在中间。其排列方向与其他的接点端子成90
更换灯壳时,以“一”字起子自灯壳的缺口处撬开
更换铭牌时,可在取下灯壳后,自灯壳内取下铭牌
·各型式装配孔径的间距
(圆形,方形)指示灯,照光式按钮开关
(长方形)指示灯,照光式按钮开关
(圆形、方形、长方形)选择﹛钥匙开关(圆形、方形)防水套;(长方形,方形)护盖连锁式,大头按钮开关
长方形防水套
