按钮开关 TN16

按钮开关-您在的位置

　指示灯按钮开关

◆按钮选择开关(T2系列) ◆按钮选择开关(TN2系列) ◆按钮按钮开关(日式系列) ＞按钮按钮开关(TN16系列)>>>	◆TN16开关装配说明 ◆TN16照光式按钮开关/指示灯开关＞TN16按钮开关 ◆TN16照光式按钮开关(TT16经济型)	◆TN16选择开关/钥匙开关 ◆TN16系列附件

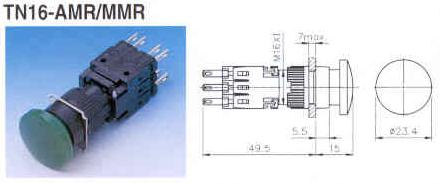

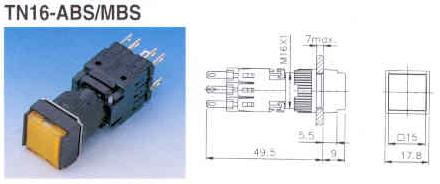

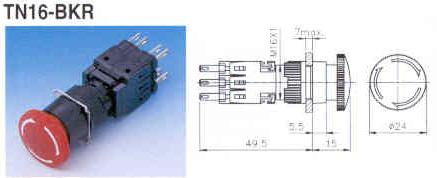

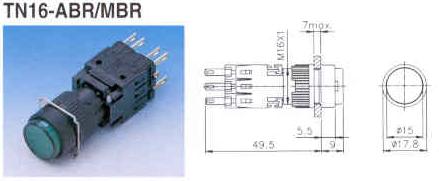

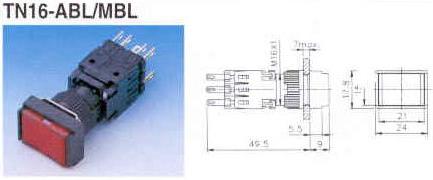

　·外观尺寸

　型号说明

项次

代号

说明

1.固定孔径

TN16

　16m/m系列

2.型式

AB

MB

AM

MM

BK

　交替式按钮开关

　复归式按钮开关

　大头交替式按钮开关

　大头复归式按钮开关

　连锁式按钮开关

3.外形

R

S

L

　圆形

　方形

　长方形

4.保护构造

4

6

　IP40

　IP65

5.色盖

R

G

Y

O

W

BL

B

　红

　绿

　黄

　橙

　白

　蓝

　黑

6.接点座

1

2

3

　1a1b

　2a2b

　3a3b

7.端子

空白

P

　焊接/快速端子

　Pc板用端子

　 AM/MM/BK三种只有圆形
　AM/MM二种只有红，绿，黄，黑四色
　BK只有红色

　性能

接点电阻	50mΩ以下(初期值)
绝缘电阻	100MΩ以上(在500VDC)
耐电压	非连续端子间 1000VAC,50/60Hz持续1分载电流和无载电流零件间,端子和接地之间 2000VAC,50/60Hz持续1分钟
振动	误动作耐久:10 to 55Hz 1.5mm双振幅
冲击	机械耐久:约500m/sec2(约50G's) 误动作耐久:约500m/sec2(约50G's)
周围温度	使用:-25°C to 55°C 保存:-30°C to 80°C
湿度	45% to 80% RH
机械寿命	复归式:2,000,000次以上交替式:250,000次以上
电气寿命	复归式:100,000次以上(1800次/小时) 交替式:100,000次以上(1200次/小时)
