采用了高亮度的发光二极管作为光源， 外经 56mm 子里安装型的经济型产品 |
|
适用于安装高度受限制的场所 |
|
指示灯的光源采用了长寿命的高亮度的发光二极管 |
|
利用特殊反射镜把发光二极管的光有效的集中，从而有效得提高了光信号可见度 |
|
接插型的构造，每一节颜色更换及维修更加容易 |
|
闪亮数 : 60-80/min |
 |
蜂鸣器内装音量 : 90dB |
|
材料 : 灯罩-AS, 灯座-ABS |
|
保护等级 : IP23 |
|
| |
|
| |
|
| ST56MEL |
- |
2 |
- |
24 |
- |
RG |
|
|
|
|
ST56ML |
ST56ML-BZ |
ST56MLF |
ST56MLF-BZ |
|
|
|
12-DC12V |
|
24-DC24V |
|
110-AC110V |
|
220-AC220V |
|
|
|
|
|
|
|
| |
※ |
颜色调换可由使用者来指定 |
※ |
AC用每一节的直接电源连接方式是定做规格 |
| |
- 接线时电源线根 DC(ST56MEL)同样，产品的高度有变化 |
|
|
|
| |
 |
| |
型号 |
段数 |
电压 |
电流 |
重量 |
颜色 |
ST56MEL
LED 长亮
ST56MELF
LED 长亮/闪亮
ST56MEL-BZ
LED 长亮-蜂鸣器
ST56MELF-BZ
LED
长亮/闪亮-蜂鸣器 |
1 |
AC/DC12V |
0.054A |
0.20Kg
|
 |
红-R |
|
AC/DC24V |
0.036A |
0.20Kg |
AC110V |
0.036A |
0.35Kg |
AC220V |
0.018A |
0.35Kg |
2 |
AC/DC12V |
0.108A |
0.24Kg |
|
红-R |
 |
绿-G |
|
AC/DC24V |
0.072A |
0.24Kg |
AC110V |
0.041A |
0.40Kg |
AC220V |
0.021A |
0.40Kg |
3 |
AC/DC12V |
0.162A |
0.29Kg |
|
AC/DC24V |
0.108A |
0.29Kg |
AC110V |
0.045A |
0.44Kg |
AC220V |
0.023A |
0.44Kg |
4 |
AC/DC12V |
0.216A |
0.33Kg |
|
AC/DC24V |
0.144A |
0.33Kg |
AC110V |
0.048A |
0.49Kg |
AC220V |
0.024A |
0.49Kg |
5 |
AC/DC12V |
0.270A |
0.38Kg |
|
AC/DC24V |
0.180A |
0.375Kg |
AC110V |
0.051A |
0.530Kg |
AC220V |
0.026A |
0.530Kg |
|
| |
| 信号线 电流及接点用量 (标准1段 ) |
| |
电压 |
AC/DC 12V |
AC/DC 24V |
AC 110V |
AC 220V |
| 信号线电流 |
0.054A |
0.036A |
0.036A |
0.018A |
| 蜂鸣器线电流 |
0.025A |
|
| |
|
| |
|
| |
| |
 |
| |
| DC 长亮型 : ST56MEL-DC |
AC 长亮型 : ST56MEL-AC |
| |
|
|
|
|
|
| |
DC 长亮/闪亮型 : ST56MELF-DC |
| |
|
| |
|
| AC 长亮/闪亮型 : ST56MELF-AC |
| |
|
| |
|
电源线 |
|
|
|
电源线规格 :UL1015-NO.16(1.25sq x 2c) 400mm |
|
|
|
AC 产品 : 不管极性可以连接 |
|
|
|
DC产品 : 电源线 外接型， 白色线是+接线，黑色线是-接线 |
|
|
|
信号线 |
|
|
|
信号线规格 : UL1015-NO.22(0.3sq) 400mm |
|
|
|
|
|
| |
※ |
标准产品音色信号线可以外接 把信号线连接在外部接点，请选择需要的音色 |
|
|

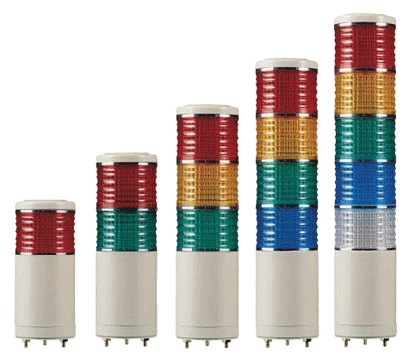

多层警示灯ST56MEL/ST56MELF
