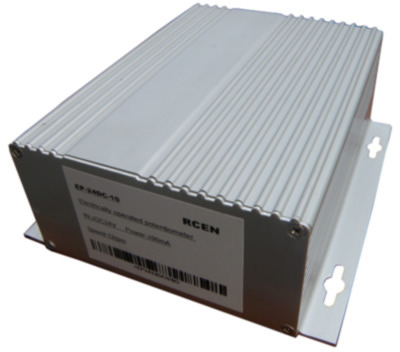

电动电位器




点击查看尺寸图

          Pdf 说明书下载


三、EP系列电动电位器性能参数

1. 型号说明
  EP----------24-------------4.7
 系列号   电压等级   阻值范围(可选)
      (±DC24V)   (0—10KΩ)

2. 技术参数(输入为±DC24V时)
  输入电压: ±DC24V±20%
  功耗: ≤90mA
  调节速率: 12rpm
  最小调节精度: 1/30圈
  电位器: 10圈
  阻值范围: 根据型号选择



四、使用环境
  1.剧烈振动场合,应采取适当减振措施。
  2.环境温度<45℃。
  3.在有蒸汽、凝雾等空气湿度大的场合,   应有适当防护措施。

一、电动电位器说明:
  EP系列电动电位器是一种电动执行机构,又称远程控制器。根  据输入电压的极性,驱动微型伺服电机正转或反转,改变电位  器输出电阻的大小。

该系列电动电位器具有以下特点:

 1.电位器的阻值由零可调至最大值(根据型号定),与传统的限   位开关保护方式相比较,调节范围更大。
 2.通过限流控制电机最大输出力矩,防止因过扭引起电机和电  位器损坏。与传统的限位开关保护方式相比较,更简捷可靠,  易于维护。
 3.采用抽屉式结构,外形尺寸小、重量轻。安装、拆卸均简单  方便。
 4.选用高性能耐磨型电位器,使用寿命长。
 5.输入功率小,控制方便,尤其适合在远程控制和自动控制中  使用。

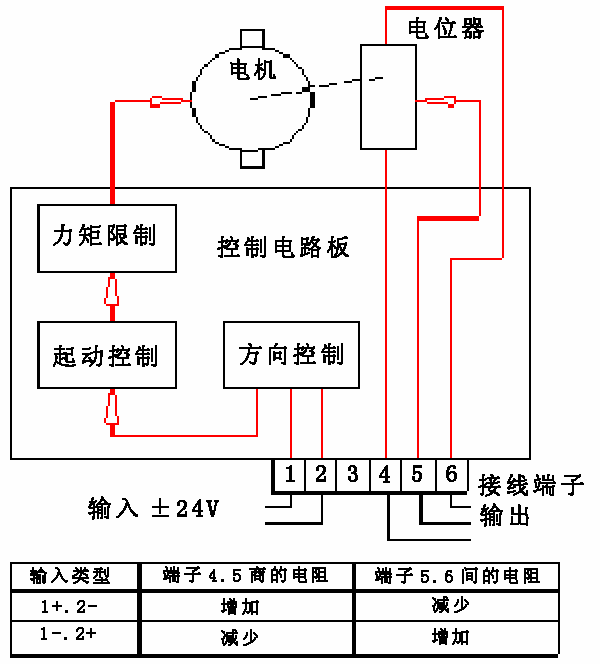

二、EP系列电动电位器原理框图:




  外加DC24V控制信号经控制电路板处理至伺服电机,根据输入  信号的极性带动电位器正转或反转,改变输出电阻。


五、EP系列电动电位器适用范围
  EP-24-4.7 康明斯EFC系列电子调速器
  EP-24-0.1 Woodward 2301系列电子调速器
  EP-24-0.5 Woodward 512/514和1712/1714 EPG系列全电子调速器
  EP-24-1.0 ESA1000系列电子调速器
  重庆康明斯发动机有限公司 NTA855系列EFC电子调速器
  重庆康明斯发动机有限公司 KTA19系列EFC电子调速器
  湖北襄樊康明斯发动机有限公司6BT系列GAC ESD5500E电子调速器
  湖北襄樊康明斯发动机有限公司6BT系列F/ESC1000A电子调速器
  杭州汽车发动机厂WD615系列F/ECS1000A电子调速器
  杭州汽车发动机厂WD415系列F/ECS1000A电子调速器
  杭州汽车发动机厂X6130系列F/ECS1000A电子调速器
  山东淄博柴油机厂6170系列F/ECS1000A电子调速器
  山东淄博柴油机厂8170系列F/ECS1000A电子调速器
  山东淄博柴油机厂12V190系列F/ECS1000A电子调速器
  山东潍坊柴油机有限公司WD615系列F/ECS1000A电子调速器
  河南洛阳柴油机有限公TBD234系列F/ECS1000A电子调速器
  无锡富豪发动机有限公司TD系列GAC ESD5500E电子调速器
  无锡富豪发动机有限公司TAD系列GAC ESD5500E电子调速器
  无锡富豪发动机有限公司TWD系列GAC ESD5500E电子调速器
  大宇发动机有限公司P126PI系列2301A电子调速器
  大宇发动机有限公司P158LE系列2301A电子调速器
  大宇发动机有限公司P180LE系列2301A电子调速器
  大宇发动机有限公司P222LE系列2301A电子调速器
  上海柴油机股份有限公D683系列FESC1000电子调速器



六、说明书下载
说明书下载
