■上座型号说明
项次 代号 说明
1.固定孔径 2 Φ22/Φ25
3 Φ30
2.把手 S 短把手
K 钥匙

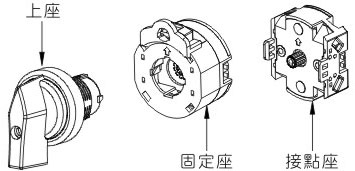

■订购组件自行组装,请参阅右下侧组装示意图及本页上的组件型号说明
■外观尺寸

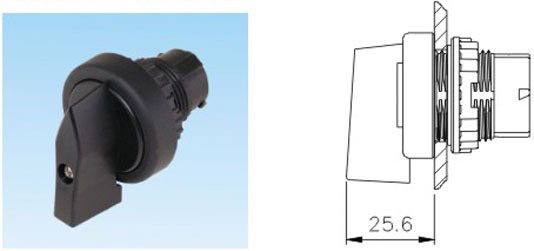

TCS2S、TCS3S

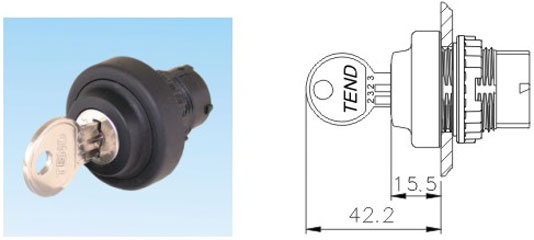

TCS2K、TCS3K
■固定座型号说明 项次 代号 说明
1.段数 2~8 2~8段
2.度数 4 45°
9 90°
3.动作特性
(限45°2段、3段用)		 空白 保持
R 复归(90°无复归)

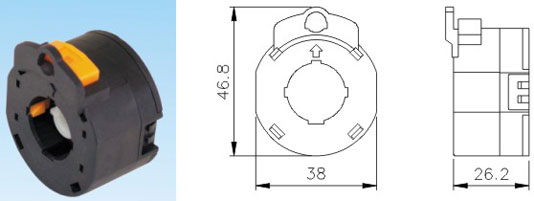

■外观尺寸
TCS□□□
■固定座型号说明 项次 代号 说明
1.容量 1 10A
2 16A
3 25A
2.接点数量 S 单接点
C 双接点
3.接点座编号 C01~CA1   —

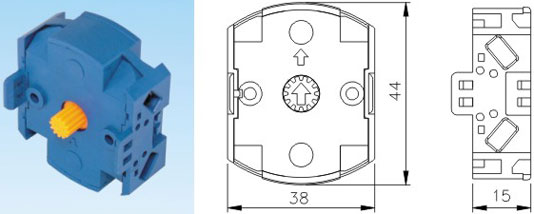

■外观尺寸
TCS□-C01~CA1/TCS□-S01~SA1
